DS Chip

Puce Nintendo DS

ds chip

La DS Chip (puce Nintendo DS) à été envoyé gracieusement par **** (boutique fermée)

La DS Chip (ou puce Nintendo DS) est compatible avec les DS mais ne fonctionne pas avec les DS Lite.

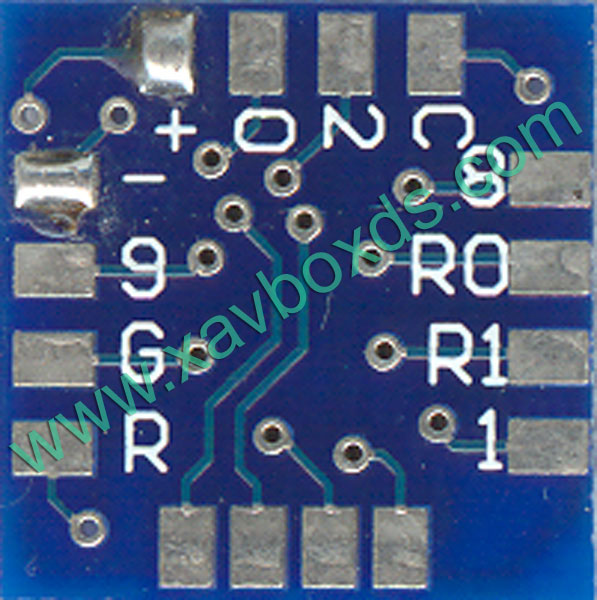

Présentation de la DS Chip :

Il existe deux models de puce DS :

  • DS Chip Advanced  (verte)
  • DS Chip Advanced +  (bleue)

La puce DS testé est la DS Chip Advanced + (il s'agit du nouveau model)

La DS Chip est livré avec un peu de fil, malheureusement le fil fournit avec est un peu trop trop court pour pouvoir tout faire.

Spécifications de la DS Chip :

  • puce insterne modifiant le control pour Nintendo DS
  • ajoute des fonctions au bouton X et Y lorsque l'ont met des jeux Gameboy Advance
  • 5 modes différents : éteinds, A/B, L/R, Turbo A/B et Turbo L/R
  • plusieurs modes et paramètres
  • double affichage de la led
  • plus petit et plus simple à installer que l'original DS Chip Advanced
  • très simple à souder dans la DS
  • compatible uniquement avec les jeux originaux DS
  • puce livrée avec le fil pour l'installation
  • détails et instructions de montage en ligne

Instructions de la Puce DS :

Utilisez ces fonctions pour activer les différents modes

  • Eteindre / Reset : SELECT + X + Y (relachez SELECT, ensuite X + Y)
  • Fonction Mode 1, Mode 2, Off : SELECT + X
  • Fonction Mode 3, Mode 4 : SELECT + Y

Notice de la DS Chip :

  1. Allumez la DS, et réinitialisez la puce (SELECT + X + Y).
  2. Mode 1 : To map X/Y to R/L, appuyez sur SELECT + X.
  3. Mode 2 : appuyez sur SELECT + X à nouveau to map X/Y to A/B.
  4. Mode 3 : To map X/Y to Turbo A/Turbo B, appuyez sur SELECT + Y.
  5. Mode 4 : appuyez sur SELECT + Y à nouveau to map X/Y to Turbo R/Turbo L.
  6. Eteindre : appuyez sur "reset" pour mettre la puce hors service (SELECT + X + Y)

Indication des LED :

Celà dépends du mode, la LED verte et l'orange du système changera. Voici les parammètres en fonction du mode activé.

  • Puce DS éteinte : Orange éteinds, Vert allumé.
  • Mode 1 : Orange éteinds, Vert étiends.
  • Mode 2 : Orange éteinds, Vert éteinds.
  • Mode 3 : Orange allumé, Vert éteinds.
  • Mode 4 : Orange allumé, Vert allumé.

Installation de la puce DS :

Commençons par démonter la Nintendo DS (soit vous allez voir le tuto du démontage de la DS) soit vous regardez les photos suivantes... Les vis à défaires sont à un format spécifiques à Nintendo, soit vous utilisez le Kit de démontage de consoles, soit vous pouvez les défaire à l'aide d'un petit tournevis plat.

le petit tournevis plat
fera l'affaire
retirez les 7 vis
la vis sous la pile
la vis du port GBA
et on retire le couvercle
les vis de la carte mère
on vait levier
sans oublier les nappes
suivez les flèches pour retirer les nappes...
surtout, retirez les nappes avec précaution...

et voilà, on a la carte mère en main... et les vis...

Maintenant vous êtes prêt pour pouvoir installer la puce dans la DS

installation puce ds

Faites chauffer le fer à souder, il va être temps...

on met du ruban adhésif au dos de la puce pour la fixer
et on soude...
reliez tout les points en faisant bien attention de ne pas se tromper...
notez la taille de la puce par rapport à une pièce de 1 Euro
on remet du rubant adhésif pour isoler et éviter d'arracher un fil en remontant la DS
on remet la coque de la DS, la puce s'emboite tout juste, prenez soin
de bien la positionner, puis remettez lez nappes, puis les vis...

et maintenant il ne reste plus qu'à voir si ça marche...

la DS redémarre à zéro
activation de la puce, notez la LED

Pour ceux qui veulent en voir plus, cliquez sur l'image ci-dessous
pour voir le plan de montage made in Xavbox

plan de montage puce ds

source : mash-mods.com

Lien : pose de puce DS
